日韩乱码人妻无码中文字幕丨中文字幕乱码免费看电影丨国产乱人伦偷精品视频不卡丨国产精品无码天天爽视频丨亚洲一卡2卡3卡4卡5卡乱码观看

FDM3D打印機噴頭在運行過程中容易被堵塞，卻不知道怎么處理，發現不了原因？小編將會用2篇文章來幫大家解析噴頭堵塞的原因，了解并處理3d打印設備的堵頭問題。

就像學醫一樣，想要學會治療患者，就需要先清楚身體結構和病理，本片將會對噴頭的結構經行一個解析。

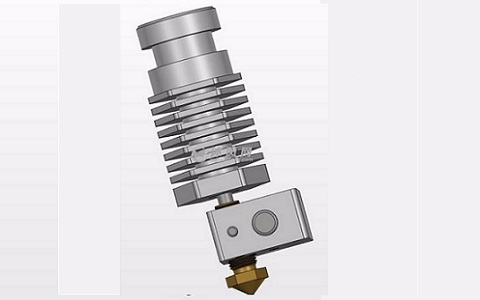

這是一個基礎結構的噴頭

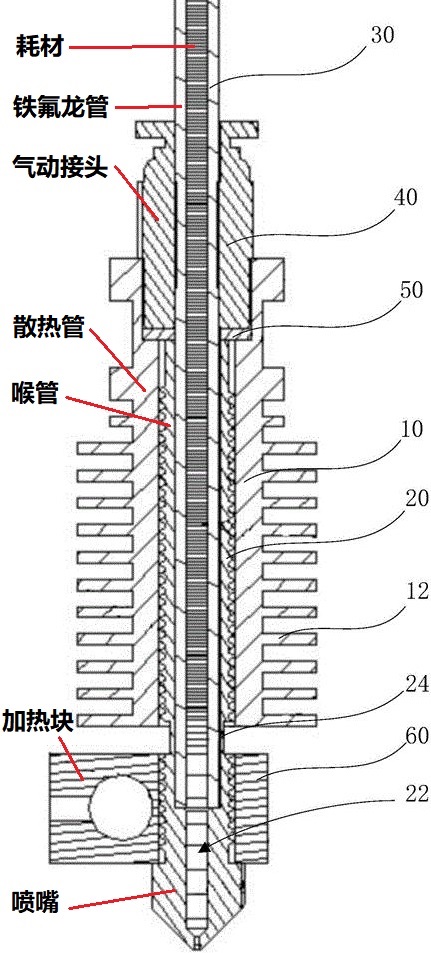

其截面結構圖如下

其中鐵氟龍管實際有兩段，一段在噴頭內部，一段則是接入氣動接頭的導料管。耗材從導料管進入噴頭內部的鐵氟龍管，然后用喉管和散熱套包裹，直到到達噴頭位置并離開鐵氟龍管，最后熔化并擠出。

為了盡可能保證擠壓精度，只需熔化擠壓少量的消耗材料，使熔化的玻璃狀消耗材料在擠壓和退料時不影響消耗材料的量。

其中鐵氟龍管和喉管都耐高溫，耐熱性強，鋁制散熱管的多片結構可以提高散熱效果。這些都是為了保證噴頭上方的耗材能保持形狀不熔化。

噴頭多由導熱性強的材料制成，如銅或鐵，可以快速傳導加熱塊的熱量，快速熔化噴嘴頭中的耗材。

為了加強這種控溫效果，往往會加裝散熱風扇，甚至有人配備水冷系統。在加熱區域，使用隔熱板或隔熱套來保溫。在極光創新的專利直通噴嘴中，鐵氟龍管從喉管穿入銅噴嘴，縮短了鐵氟龍管到噴嘴的距離，減少了熔化的耗材量。這個優點是可以有效避免堵塞，保證溫度控制的重點，提高擠出精度。缺點是高速印刷下容易出現缺絲。

噴嘴結構有三個關鍵點，即密封、滲透和溫度控制，這也是導致噴嘴塞、螺紋失效和打印不良的因素之一。

具體表現為：

喉管口組裝不嚴密時，如果未擰緊的、鐵氟龍管長度過短，密封性能差，可能會造成耗材從縫隙溢出。耗材溢出后會接觸空氣冷卻凝固，然后粘在里面的耗材上，導致不出絲的狀況。

加熱塊的過度組裝會導致耗材提前熔化，同時未熔化的耗材溫度會不斷升高，導致擠壓精度降低，可能導致內部耗材不斷膨脹，無法擠出，完全堵塞。

耗材中有雜質、粘合劑和一些高熔點物質。由于溫度的限制，在長時間的打印過程中，它們會不斷地堆積在特氟龍管和噴嘴通道中，導致出絲受阻，只能擠出或不能擠出細小的絲。如果此時拆卸噴嘴，可以看到噴嘴或特氟隆管中有黑色和黃色的粘性油漬，需要及時更換。

長期使用和使用不當，噴嘴口容易磨損或變形，尤其是尖頭噴嘴。這將導致擠出的絲線卷曲、并變得更細。由于出絲量減少，擠出機會繼續按照原來的指令擠出，內壓會增大，填充耗材與特氟龍管之間的縫隙，導致耗材與特氟龍管粘連，進而無法正常出絲。

在長期高溫環境下，鐵氟龍管靠近管口的一端會收縮、并碳化，導致出絲不順或者不出絲，但這種情況比較少見，鐵氟龍管的倒角則更需要注意。有些鐵氟龍管的一端有倒角，例如極光創新噴嘴套件中的鐵氟龍管。該倒角應面向進料方向，以方便物料順利進入。裝反可能出現裝/續新料時，料被抵住的情況。

下一期我們從問題性能入手，排查、診斷導致堵塞的因素。歡迎繼續關注我們。
